一）結構：

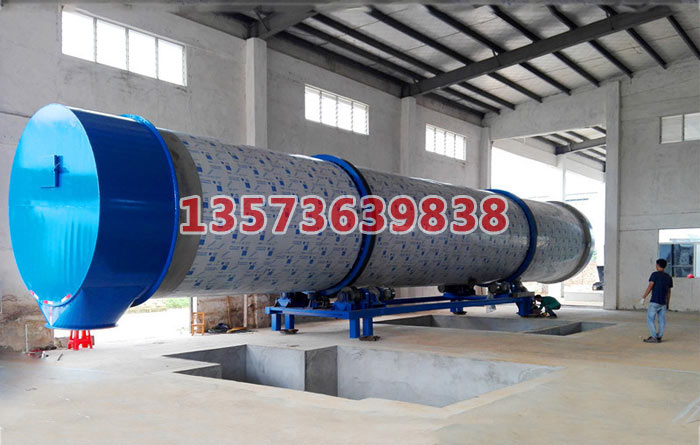

   滾筒式烘干機由1.筒體； 2.前輥圈；3.后輥圈；4.齒輪；5.擋輥；6.拖輥；7.小齒輪；8.出料部分；9.揚板；10.減速機；11.電機；12.熱風道；13.進料溜槽；14.爐體等部分組成，另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。
（二）滾筒式烘干機工作原理：
     是將待干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接******了載熱體的給熱，使濕物料得以干燥，然后在出料端經皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再排放。

產品性能特點

生產能力大，可連續操作；結構簡單，故障少，操作方便，維修費用低，運行穩定；適用范圍廣，可干燥粉狀、顆粒狀、條、塊狀物料、操作彈性大，生產上允許產品產量有較大波動，而不影響產品的質量，清掃容易。

產品適用范圍

礦產品：螢石粉、石英砂、石墨、石榴石、重晶石、鉀鈉長石、云母粉、水渣、膨潤土、鋅礦渣、粘土、鈦精礦、煤泥、錳礦、硫鐵礦、石灰石、河沙、蘭炭、鐵礦粉等。
化工行業：硫酸按、硫化堿、安富粉、硝酸銨、尿素、草酸、重鉻酸鉀、聚氯乙烯、硝酸磷肥、鈣鎂磷肥、復合肥。
其它：玉米皮、豆渣、木薯渣、垃圾磨料、火柴棒、木屑、酒糟、飼料等
